GEZE Kolon-Kirişli Yapı Konstrüksiyonları İçin Açma ve Kilit Mekanizma Sistemleri

GEZE
Kolon-Kirişli Yapı Konstrüksiyonları İçin Açma ve Kilit Mekanizma Sistemleri

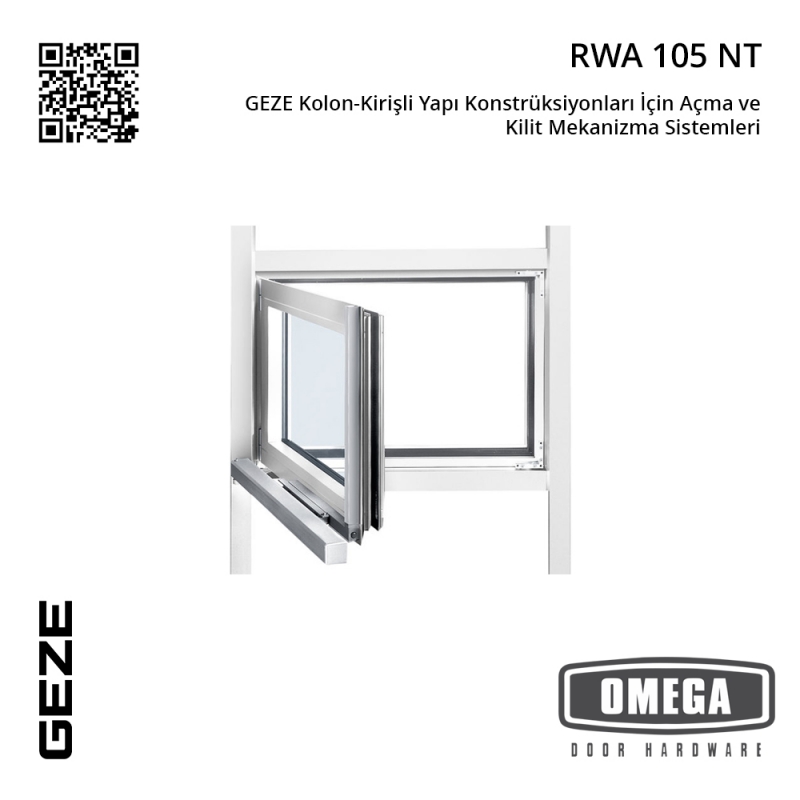

RWA 105 NT

• E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü.
• Pistonlu motor sayesinde ana kapatma kenarında çift mekanik kilit mekanizması.
• Kasa üzerinde çok az yer gereksinimi.
• 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili.
• Geniş pencere kanatları için iki motorlu senkronize mod mümkündür.
• IQ windowdrive - Akıllı tahrik kontrol ünitesi.
• EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir.

Teknik Özellikler

• Yer gereksinimi (min.); Taşıyıcı çerçeve: 18 mm, kanat: 38 mm, kiriş/ kolon yüksekliği maks. 125 mm
• Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü, Stroka bağlı olarak.
• Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü, Stroka bağlı olarak.
• Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü, Stroka bağlı olarak.
• Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü, Stroka bağlı olarak.
• Tekli ve senkron için kanat yükseklikleri, Stroka bağlı olarak.
• Basınç kuvveti (maks.) 750 N
• Basma kuvveti 750 N
• Çekme kuvveti 750 N
• Dolgu ağırlığı (maks.) 30 kg/m²
• Çalışmada gerilimi 24 V (+%30 ile -%20 arası)
• Çalışma gerilimi 24 V DC
• Akım alımı 1 A
• Kullanım alanına göre elektrik tüketimi; Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A
• Güç Çekişi 22 W
• Artık dalgalılık 20 %
• Çalışma çevrimi 30 %
• Bağlantı kablosu uzunluğu 2 m
• Min. kablo kesiti 0.75 mm²
• Anzahl der Adern 4 kablo_telleri
• Çalışma sıcaklığı -5 - 75 °C
• Koruma türü IP65
• Koruma sınıfı III
• Kilitleme ve ilave açılar vardır.
• Limit pozisyonu kapatmasının dışarı sürülmesi, Dahili doğrusal kodlayıcı.
• Limit pozisyonu kapatmasının geri çekilmesi, Dahili doğrusal kodlayıcı.
• Aşırı yük kapatması vardır.
• NRWG kontrol edildi.
• KNX- için hazır vardır.
• Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı vardır.
• Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı vardır.
• Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı vardır.
