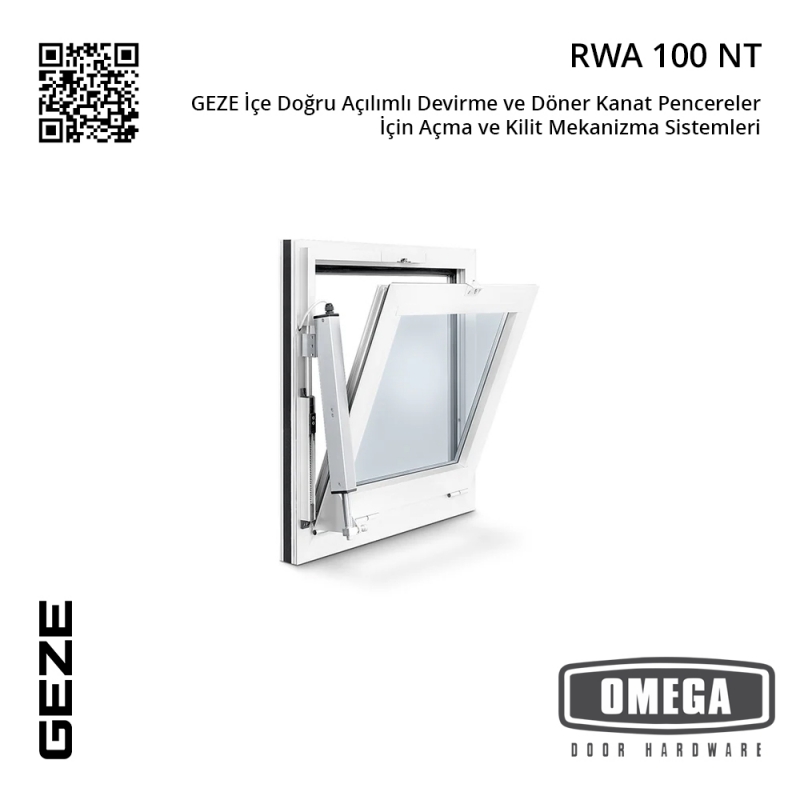

GEZE İçe Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemleri

Ürün Kodu: RWA 100 NT

GEZE
İçe Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemleri
RWA 100 NT

  • E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü.
  • Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması.
  • 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili.
  • Geniş pencere kanatları için iki motorlu senkronize mod mümkündür.
  • IQ windowdrive - Akıllı tahrik kontrol ünitesi.
  • EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir.



Teknik Özellikler

  • Yer gereksinimi (min.); Kilitleme mekanizmasının bulunduğu tarafta: 32 mm, motor tarafı: 48 mm
  • Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü 360 - 1200 mm
  • Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü 360 - 800 mm
  • Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü 800 - 2400 mm
  • Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü 800 - 1.600 mm
  • Tekli ve senkron için kanat yükseklikleri 520 - 1700 mm
  • Basınç kuvveti (maks.) 750 N
  • Basma kuvveti 750 N
  • Çekme kuvveti 750 N
  • Dolgu ağırlığı (maks.) 30 kg/m²
  • Çalışmada gerilimi 24 V (+%30 ile -%20 arası)
  • Çalışma gerilimi 24 V DC
  • Akım alımı 1 A
  • Kullanım alanına göre elektrik tüketimi; Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A
  • Güç Çekişi 22 W
  • Artık dalgalılık 20 %
  • Çalışma çevrimi 30 %
  • Bağlantı kablosu uzunluğu 2 m
  • Min. kablo kesiti 0.75 mm²
  • Anzahl der Adern 4 kablo_telleri.
  • Çalışma sıcaklığı -5 - 75 °C
  • Koruma türü IP65
  • Koruma sınıfı III
  • Kilitleme ve ilave açılar vardır.
  • Limit pozisyonu kapatmasının dışarı sürülmesi, Dahili doğrusal kodlayıcı.
  • Limit pozisyonu kapatmasının geri çekilmesi, Dahili doğrusal kodlayıcı.
  • Aşırı yük kapatması vardır.
  • NRWG kontrol edildi.
  • KNX- için hazır vardır.
  • Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
  • Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
  • Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
