GEZE Güç Tahrikli Pencerelerde Tehlike Noktalarını Korumak İçin Emniyet Şalter Modülü

GEZE
Güç Tahrikli Pencerelerde Tehlike Noktalarını Korumak İçin Emniyet Şalter Modülü

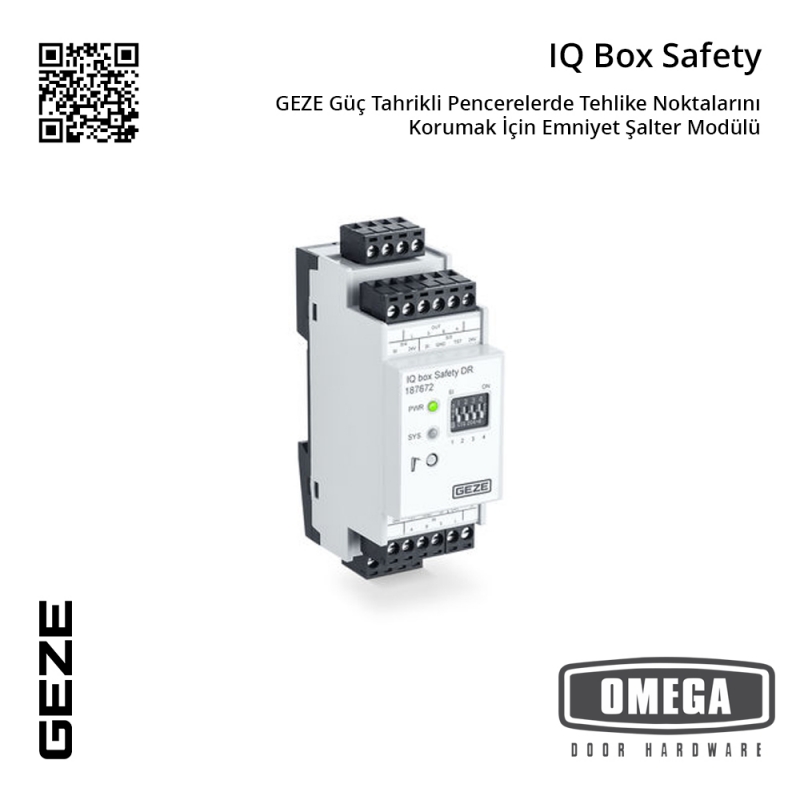

IQ Box Safety

• Makine Direktifine (koruma sınıfı 4) göre güç tahrikli pencereler için risk değerlendirmesi uyarınca en yüksek koruma sınıfı gerekliliklerini karşılar.
• DIN EN 13849-1'e göre TÜV tarafından test edilmiş fonksiyonel emniyet.
• Dört sensör bağlantısı, anahtarlama şeritleri veya temassız sensörler ile tahsis edilebilir.
• Hızlı ve kolay kablolama için geçmeli klemenslere sahip üst başlık rayı gövdesi.
• Servis durumunda pencereyi manuel olarak kapatmak için entegre basma buton.
• Önceden ayarlanmış standart parametreler sayesinde hızlı ve kolay kullanıma alma.
• Parametreler Servis Terminali ST 220 ile uyarlanabilir.

Teknik Özellikler

• Ölçüler; 35 x 90 x 60 mm
• Montaj şekli, Üst başlık ray montajı.
• Çalışma gerilimi 24 V DC
• Akım alımı 0.1 A
• Kablo boyutu (maks.) 2.5 mm²
• Motorların maks. uzunluğu 50 m
• Temassız sensörlerin maks. kablo uzunluğu 10 m
• Emniyet anahtarlama şeritlerinin maks. kablo uzunluğu 200 m
• Sensör girişleri 4 Stk.
• Tahrik üniteleri yazılımı, Motorların yazılım durumu (IQ windowdrive) V3.2 veya daha yüksek ya da F1200+’da V1.0 olmalıdır.
• Çalışma sıcaklığı -5 - 70 °C
• Koruma türü IP20
• Koruma sınıfı III
• Onaylanmış emniyet anahtarlama şeritleri; 4,5k - 22k Ohm
