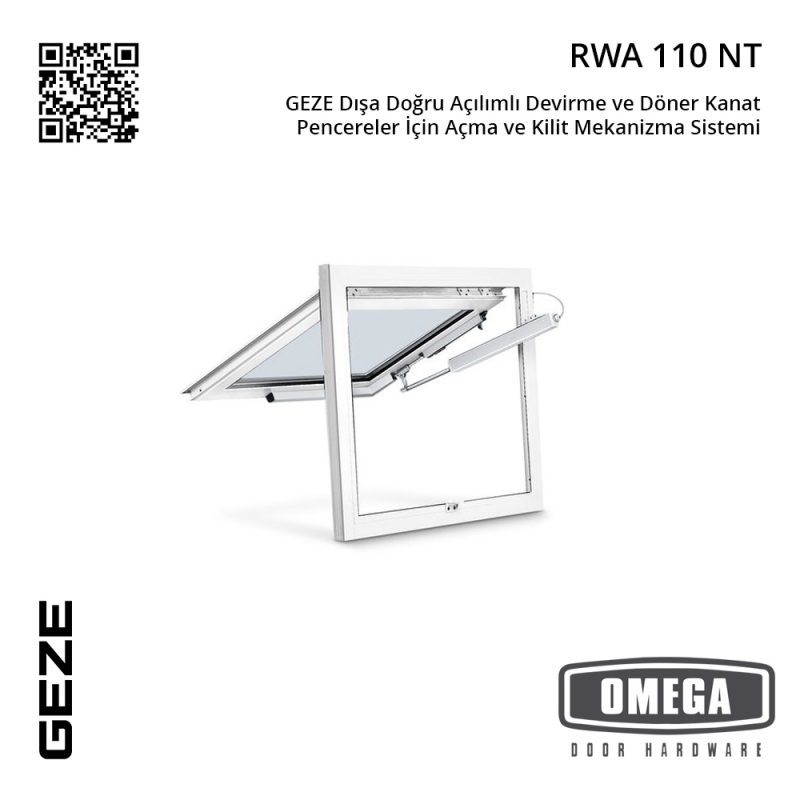

GEZE Dışa Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemi

GEZE
Dışa Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemi
RWA 110 NT

• E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü.
• Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması.
• 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili.
• Geniş pencere kanatları için iki motorlu senkronize mod mümkündür.
• IQ windowdrive - Akıllı tahrik kontrol ünitesi.
• EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir.

Teknik Özellikler

• Yer gereksinimi (min.); Kanat çerçevesi: min. 33 mm, Taşıyıcı çerçeve: min. 45 mm
• Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü 430 - 1200 mm
• Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü 430 - 800 mm
• Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü 850 - 2400 mm
• Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü 850 - 1600 mm
• Tekli ve senkron için kanat yükseklikleri 600 - 1600 mm
• Basınç kuvveti (maks.) 750 N
• Basma kuvveti 750 N
• Çekme kuvveti 750 N
• Dolgu ağırlığı (maks.) 30 kg/m²
• Çalışmada gerilimi 24 V (+%30 ile -%20 arası)
• Çalışma gerilimi 24 V DC
• Akım alımı 1 A
• Kullanım alanına göre elektrik tüketimi; Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A
• Güç Çekişi 22 W
• Artık dalgalılık 20 %
• Çalışma çevrimi 30 %
• Bağlantı kablosu uzunluğu 2 m
• Min. kablo kesiti 0.75 mm²
• Anzahl der Adern 4 kablo_telleri.
• Çalışma sıcaklığı -5 - 75 °C
• Koruma türü IP65
• Koruma sınıfı III
• Kilitleme ve ilave açılar vardır.
• Limit pozisyonu kapatmasının dışarı sürülmesi, Dahili doğrusal kodlayıcı.
• Limit pozisyonu kapatmasının geri çekilmesi, Dahili doğrusal kodlayıcı.
• Aşırı yük kapatması vardır.
• NRWG kontrol edildi.
• KNX- için hazırdır.
• Pivot açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı vardır.
• Döner açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı vardır.
• Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kanat montajı vardır.
