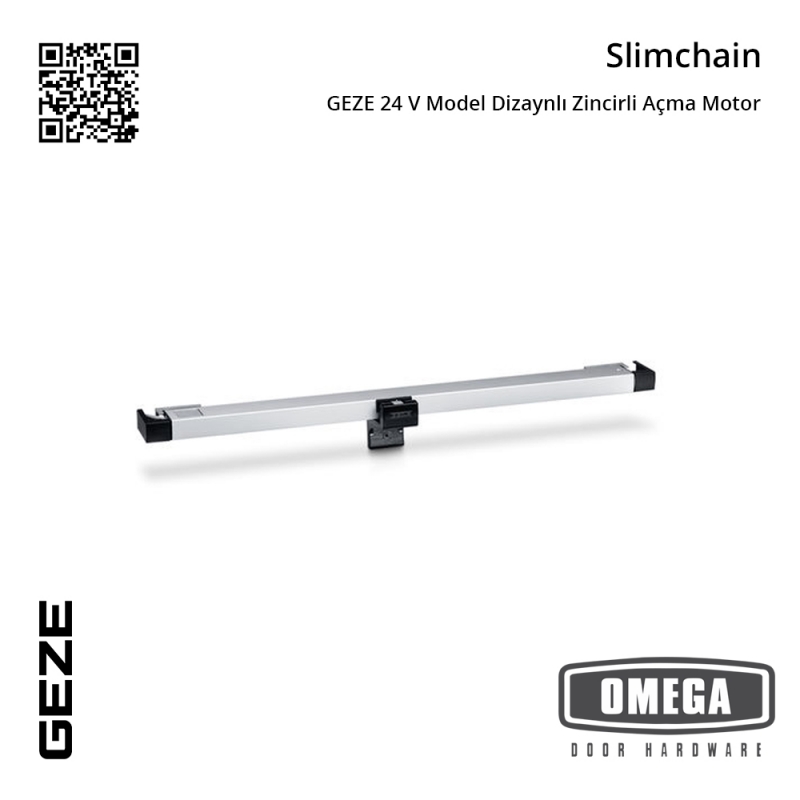

GEZE 24 V Model Dizaynlı Zincirli Açma Motor

GEZE
24 V Model Dizaynlı Zincirli Açma Motor
Slimchain

• 24 V modelde birçok kullanım olanakları bulunan göze hitap eden dizaynlı zincirli motor.
• Dar ve şık görünüm optimum cephe desenine entegre edilmektedir.
• Havalandırma ve DIT için serbest ayarlanabilen tahrik stroku ve kişisel hızlar..
• Özel model olarak temin edilebilir - strok, kablo uzunluğu, renk ve sola/sağa açılım yapılandırılabilir.
• Harici bir kumanda cihazı olmadan maksimum dört motorun senkronizasyonu.
• Çalışma modunu değiştirmek için (Solo/Syncro, Master/Slave) DIP anahtarı.
• Smart fix montaj sistemi ile kolay ve hızlı montaj.
• IQ windowdrive - Akıllı tahrik kontrol ünitesi.
• EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir.

Teknik Özellikler

• Ölçüler; 25 x 44 mm
• Çerçeve üzerinde ihtiyaç duyulan yer (min.); İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 16/21 mm, Dışa açılımlı çerçeve montajı: 31 mm
• Kanat üzerinde ihtiyaç duyulan yer (min.); İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 34/29 mm, Dışa açılımlı çerçeve montajı: 19 mm
• RWA açılma hızı 15 mm/s
• Havalandırma açılma hızı 5 mm/s
• Kapatma hızı (maks.) 5 mm/s
• Basınç kuvveti (maks.); 100 N (stroka bağlı), bkz. güç aktarım yolu diyagramı.
• Kapalı tutma gücü (maks.) 2000 N
• Çekme kuvveti 300 N
• Kanat ağırlığı 200 kg*
• Bini bölgesi, 0 - 23 mm (uygulama ve konsol kitine bağlı olarak).
• Çalışmada gerilimi 24 V ± %25
• Çalışma gerilimi 24 V DC
• Akım alımı 1.1 A
• Kullanım alanına göre elektrik tüketimi; Havalandırma (24 V): 0,9 A; RWA (18 V): 1,1 A
• Güç Çekişi 22 W
• Çalışma çevrimi 30 %
• Bağlantı kablosu özel uzunluk; 5 m, 7.5 m
• Min. kablo kesiti, 0.75 mm²
• Anzahl der Adern, 4 kablo_telleri.
• Çalışma sıcaklığı -5 - 70 °C
• Koruma türü IP40
• Koruma sınıfı III
• Senkron fonksiyonu vardır.
• Açılma hızı ayarlanabilir (havalandırma) vardır.
• İlave kilit mekanizması temin edilebilir vardır.
• İlave kilit mekanizma türü, Kilit mekanizma tahriği.
• Strok kısaltılışının türü; Ayar cihazı, Fabrika ayarı.
• Limit pozisyonu kapatmasının dışarı sürülmesi, elektronik olarak dahili bir doğrusal kodlayıcı üzerinden.
• Limit pozisyonu kapatmasının geri çekilmesi, Elektronik olarak elektrik tüketimi üzerinden.
• Aşırı yük kapatması vardır.
• 60 sn içinde komple açılım vardır, kilit mekanizma tahriği dahildir.
• NRWG kontrol edildi.
• DDIC ek bilgi vardır, kilit mekanizma tahriği dahildir.
• Motor senkronizasyon sayısı 4.
• KNX- için hazırdır.
• Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
• Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı vardır.
• Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı vardır.
• Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
• Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı vardır.
• Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı vardır.
• Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
• Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı vardır.
• Kaydırmalı üstten dönel pencere için DIŞA DOĞRU AÇILIMLI kasa montajı vardır.
• Paralel açılımlı pencere için DIŞA DOĞRU AÇILIMLI kasa montajı vardır.
